◎產品概述

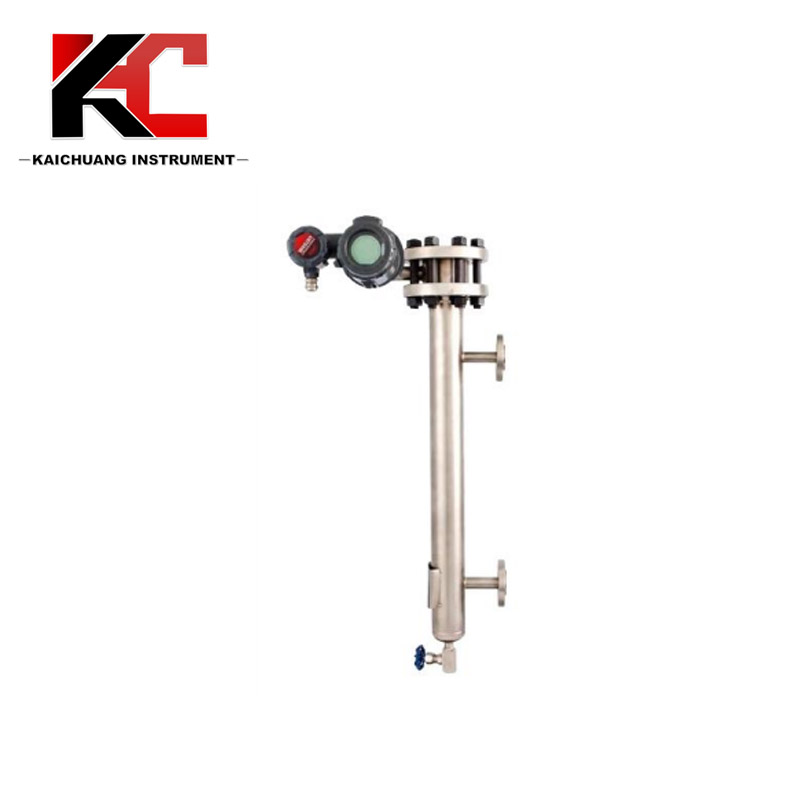

KC3010系列電動浮筒液位（界面）計是國家八五重點 科技公關項目產品.該表是連續測量液體液位的本質安全型防爆儀表，防爆標志為ExiallCT5,與安全柵LB830S或LB805 相配，構成本安防爆系統。同時為隔爆型儀表，隔爆標志為 Exd II BT4,變送器使用中安全可靠，可應用于帶有易燃、易爆 氣體的危險場所，適合于石油、化工等工業生產過程中液罐內的 液位測量及控制。
智能型電動浮筒液位變送器是采用HART協議在控制室用通 訊方式HART通訊設備就可以對現場變送器進行查詢或組態及變 量監測。
本儀表具有靈敏度高、性能穩定，調試簡單，安裝方便等特點。適用于常溫、常壓、高溫、高壓液位及界面位置測量。
◎技術參數
供電電壓：24V  DC、功率 0.5W
輸出信號：4 ~ 20mA `42;DC （ HART協議智能型）
負載能力：≤350Ω
精度等級：普通型P0.5級，1.0級、1.5級、智能型Z 0.2級
環境溫度：-40-70%：
工作溫度：-40-100%：（常溫型） 100~600°C （高溫型）
工作壓力：2.5、4.0、6.4、10、16MPa
連接方式：法蘭連接亦可按用戶要求配制。
法蘭標準：JB/T82. 2-94
法蘭公稱直徑：DN40、DN50、DN65 （頂置）、DN80 （頂置）
法蘭公稱壓力：PN4.0、PN6.4、PN10.0 （高壓）、PN16.0 （高壓）
防爆標準：GB3836—2000
防爆等級：Exia II CT5 ； Exd II BT4
◎工作原理
智能型：
在過程控制中由于容器中液位處于變化中，對浮筒的浸沒位置產生變化，浮筒受浮力影響對杠桿以支點為 軸的扭矩發生變化。扭力管一端產生扭轉，帶動扭力桿產微小角位移，使固定于另一端的扭力傳感器產生相應 的力距，扭力傳感器輸出一個與轉子位移成比例的電壓變量，通過變換電路輸出4~20mA標準信號，并可同 時與兩端的手持器或PC機用HART協議進行通信。
普通型：
在過程控制中由于容器中液位處于變化中，對浮筒的浸沒位置產生變化，浮筒受浮力影響對杠桿以支點為 軸的扭矩發生變化。扭力管一端產生扭轉，帶動扭力桿產微小角位移，使固定于另一端的差動變壓器的轉子產 生同步角位移，差動變壓器輸出一個與轉子位移成比例的電壓變量，能過轉換電路輸出4~20mA標準信號。
◎選型表
